Biblioteca de Arquivos, Imagens e Manuais dos Mini-Buggys Swell
Reunímos aqui os principais arquivos sobre os sistemas dos mini-buggys Swell que podem te auxiliar na hora de uma manutenção ou na utilização dos mini-buggys. Abaixo você encontra as vistas explodidas de todos os sistemas mecânicos dos mini-buggys e também manuais de utilização e manutenção.
Vistas Explodidas

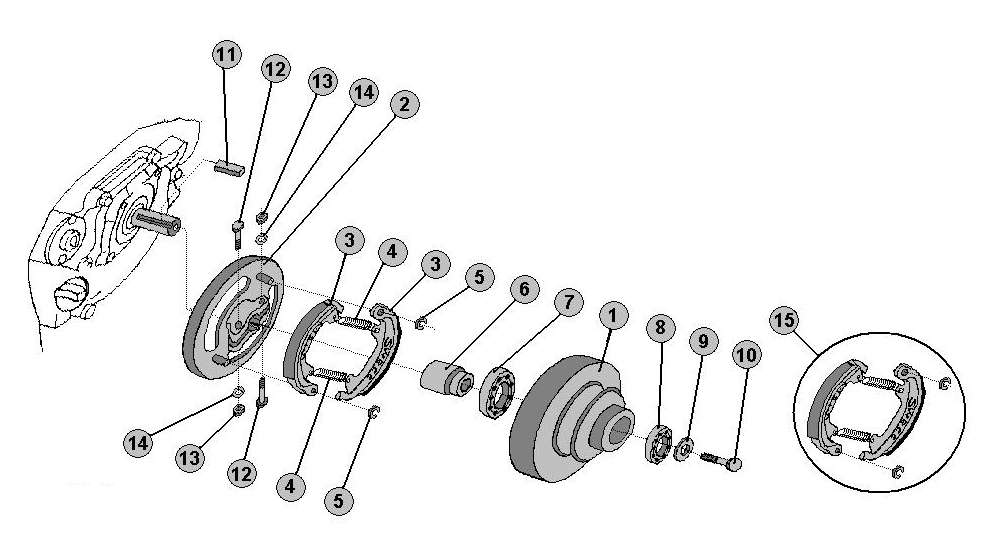

Sistema de Embreagem
|
||
| Referência | Descrição | Código |
| 1 | Carcaça da Embreagem | PV.EM.007.0 |
| 2 | Cubo da Embreagem | PV.EM.006.0 |
| 3 | Sapata de Embreagem (Und.) | PV.EM.002.0 |
| 4 | Mola de Embreagem (Und.) | PV.EM.003.0 |
| 5 | Trava da Sapata de Embreagem | PV.EM.005.0 |
| 6 | Adaptador de Embreagem Eixo 3/4 Ou "S" | PV.EM.008.0 |
| 7 | Rolamento Interno | IN.MO.ROL.1 |
| 8 | Rolamento Externo | IN.MO.ROL.3 |
| 9 | Arruela 5/16" x 1 1/4" | IN.MO.ARF.1 |
| 10 | Parafuso 5/16" | IN.MO.PAF.4 |
| 11 | Chaveta da Embreagem | PV.EM.009.0 |
| 12 | Parafuso 1/4" | IN.MO.PAF.4 |
| 13 | Porca 1/4" | IN.MO.POF.6 |
| 14 | Arruela De Pressão 1/4" | IN.MO.ARF.2 |
| 15 | Kit de Reparo para Embreagem 4T | PV.EM.001.0 |
| Compre peças da Embreagem em nosso e-commerce | ||

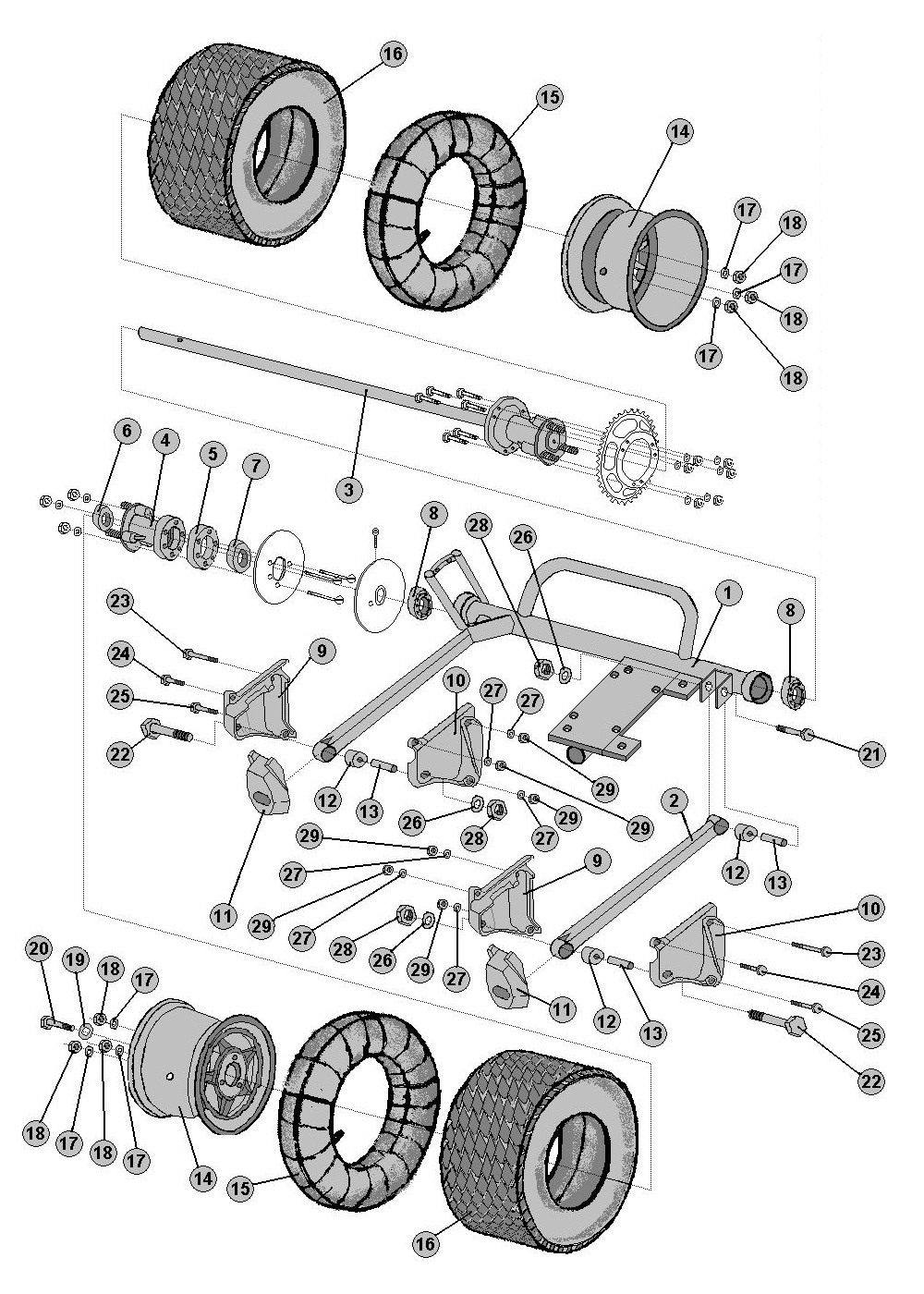

Eixo Traseiro
|
||
| Referência | Descrição | Código |
| 1 | Corpo do Eixo Traseiro | PV.ST.004.PT |
| 2 | Braço Tensor Móvel | PV.ST.007.PT |
| 3 | Eixo Traseiro com Cubo | PV.ST.001.0 |
| 4 | Cubo Traseiro do Freio | PV.FR.013.0 |
| 5 | Espaçador do Cubo do Freio | PV.FR.014.0 |
| 6 | Rolamento do Eixo traseiro | IN.MO.ROL.1 |
| 7 | Rolamento do Eixo traseiro | IN.MO.ROL.1 |
| 8 | Rolamento do Eixo traseiro | IN.MO.ROL.1 |
| 9 | Capa de mola Direita | PV.SD.005.D |
| 10 | Capa de mola Esquerda | PV.SD.005.E |
| 11 | Mola de Borracha | PV.SD.012.0 |
| 12 | Bucha de Borracha 32X25 | PV.SD.009.0 |
| 13 | Núcleo Da Bucha Borracha 32X25 | PV.SD.010.0 |
| 14 | Roda Traseira (6,5") | PV.AC.002.0 |
| 15 | Câmara De Ar Grande (Mb8) | PV.AC.028.0 |
| 16 | Pneu Traseiro | PV.AC.008.0 |
| 17 | Arruela do Cubo | IN.MO.ARF.3 |
| 18 | Porca Parlok M8 | IN.MO.POF.11 |
| 19 | Arruela da Roda | IN.MO.ARF.1 |
| 20 | Parafuso M8/40 | IN.MO.PAF.5 |
| 21 | Parafuso 1/2"x2" | IN.MO.PAF.3 |
| 22 | Parafuso 1/2"x2 1/2" | IN.MO.PAF.4 |
| 23 | Parafuso 1/4"x3" | IN.MO.PAF.2 |
| 24 | Parafuso 1/4"x1 1/2" | IN.MO.PAF.4 |
| 25 | Parafuso 1/4"x2" | IN.MO.PAF.2 |
| 26 | Arruela de Pressão 1/2" | IN.MO.ARF.1 |
| 27 | Arruela de Pressão 1/4" | IN.MO.ARF.1 |
| 28 | Porca 1/2" | IN.MO.POF.6 |
| 29 | Porca 1/4" | IN.MO.POF.6 |
| Compre peças do Eixo Traseiro em nosso e-commerce | ||

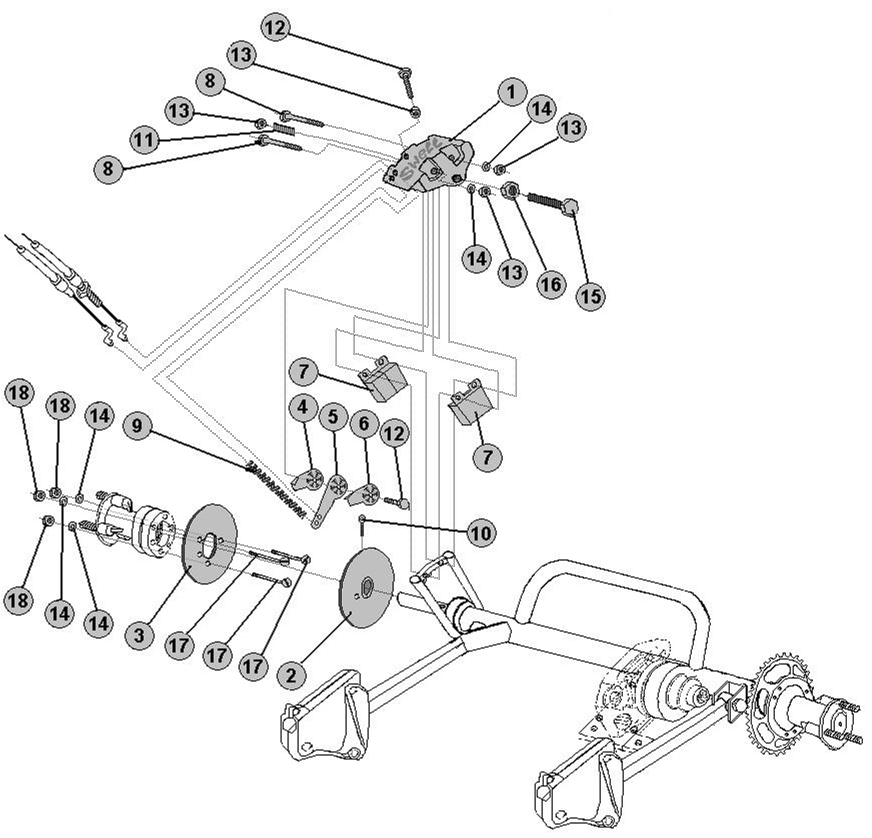

Sistema de Freio
|
||
| Referência | Descrição | Código |
| 1 | Carcaça da Pinça de Freio | PV.FR.012.0 |
| 2 | Disco de freio Interno | PV.FR.002.0 |
| 3 | Disco de freio Externo | PV.FR.001.0 |
| 4 | Placa de Came Externo do Freio | PV.FR.008.0 |
| 5 | Placa de Came Central do Freio | PV.FR.007.0 |
| 6 | Placa de Came Interno do Freio | PV.FR.009.0 |
| 7 | Guarnição / Pastilha de Freio | PV.FR.004.0 |
| 8 | Parafuso 1/4" x 3" | IN.MO.PAF.2 |
| 9 | Mola do Cabo de Freio | PV.FR.015.0 |
| 10 | Parafuso Allen M8 x 45 | IN.MO.PAF.5 |
| 11 | Mola da Pinça de Freio / Retorno dos Cames | PV.FR.016.0 |
| 12 | Parafuso 1/4" x 1 1/2" | IN.MO.PAF.4 |
| 13 | Porca 1/4" | IN.MO.POF.6 |
| 14 | Arruela de Pressão 1/4" | IN.MO.ARF.2 |
| 15 | Parafuso M8 x 45 | IN.MO.PAF.5 |
| 16 | Porca M8 | IN.MO.POF.8 |
| 17 | Parafuso Cabeça Chata M6 x 45 | IN.MO.PAF.6 |
| 18 | Porca M6 | IN.MO.POF.12 |
| Compre peças do Sistema de Freio em nosso e-commerce | ||

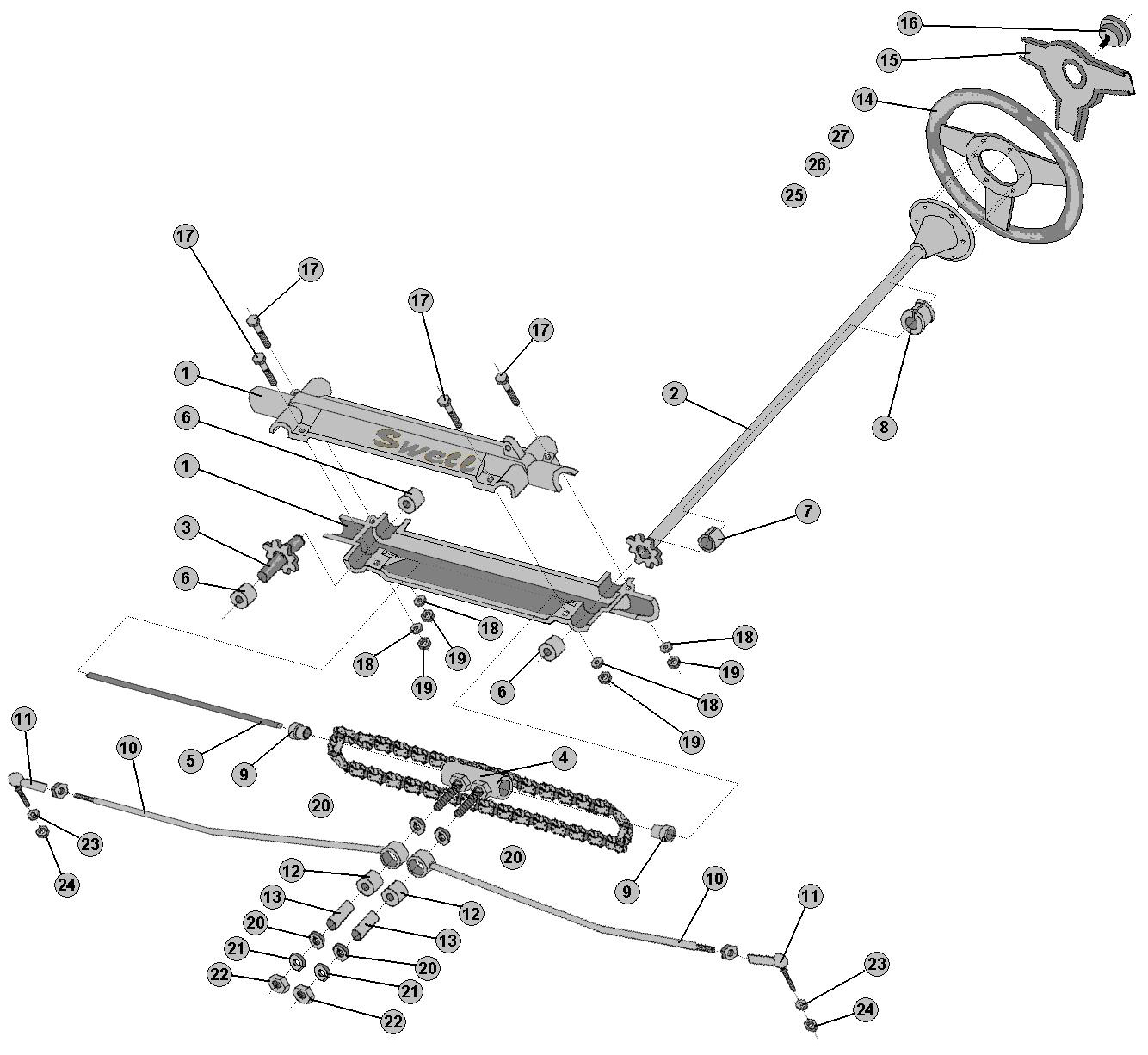

Sistema de Direção
|
||
| Referência | Descrição | Código |
| 1 | Carcaça da Caixa de Direção | PV.DI.010.0 |
| 2 | Coluna de direção com Pinhão | PV.DI.007.0 / PV.DI.008.0 |
| 3 | Pinhão livre da Direção | PV.DI.018.0 |
| 4 | Conjunto de Corrente da Direção | PV.DI.016.0 |
| 5 | Haste Guia da Corrente | PV.DI.017.0 |
| 6 | Bucha do Pinhão da Direção | PV.DI.014.0 |
| 7 | Bucha Inferior da coluna de Direção | PV.DI.013.0 |
| 8 | Bucha Superior da coluna de Direção | PV.DI.015.0 |
| 9 | Bucha da Guia da Corrente | PV.DI.011.0 |
| 10 | Barra de Direção | PV.DI.003.0 / PV.DI.004.0 |
| 11 | Ponteira de Articulação | PV.DI.001.0 /PV.DI.002.0 |
| 12 | Bucha de Comando 24x20 | PV.CO.018.0 |
| 13 | Núcleo da Bucha de Comando | PV.CO.019.0 |
| 14 | Aro do Volante de Direção | PV.CO.008.0 |
| 15 | Capa do Volante de Direção | PV.CO.008.1 |
| 16 | interruptor da Buzina | PV.EL.017.0 |
| 17 | Parafuso 1/4" x 1 1/4" | IN.MO.PAF.3 |
| 18 | Arruela de Pressão 1/4" | IN.MO.ARF.2 |
| 19 | Porca 1/4" | IN.MO.POF.6 |
| 20 | Arruela Lisa 3/8" | IN.MO.ARF.99 |
| 21 | Arruela de Pressão 3/8" | IN.MO.ARF.98 |
| 22 | Porca 3/8" | IN.MO.POF.7 |
| 23 | Arruela de Pressão 8mm | IN.MO.ARF.2 |
| 24 | Porca Parlok M8 | IN.MO.POF.11 |
| 25 | Parafuso M5 x 15 | IN.MO.PAF.2 |
| 26 | Arruela de Pressão 5mm | IN.MO.ARF.1 |
| 27 | Porca M5 | IN.MO.POF.7 |
| Compre peças do Sistema de Direção em nosso e-commerce | ||
Sistema de Transmissão
|
||
| Referência | Descrição | Código |
| 1 | Polia da transmissão | PV.TR.012.0 |
| 2 | Mancal Móvel | PV.TR.014.0 |
| 3 | Mancal Fixo | PV.TR.015.0 |
| 4 | Capa do Mancal Fixo (Meia-Lua) | PV.TR.017.0 |
| 5 | Pinhão 8/9/10/11/12/13/14 Dentes | PV.TR.003.N |
| 6 | Coroa 54 Dentes | PV.TR.001.0 |
| 7 | Corrente | PV.TR.002.1/PV.TR.002.2 |
| 8 | Varão de Câmbio | PV.CO.005.0/PV.CO.006.0 |
| 9 | Correia Frente 4T | PV.TR.004.0 |
| 10 | Correia de Ré | PV.TR.007.0 |
| 11 | Rolamento | IN.MO.ROL.2 |
| 12 | Chaveta 3x5x30 | PV.TR.018.0 |
| 13 | Parafuso 1/4" | IN.MO.PAF.4 |
| 14 | Porca 1/4" | IN.MO.POF.6 |
| 15 | Arruela 1/4" | IN.MO.ARF.2 |
| 16 | Parafuso 1/4" | IN.MO.PAF.4 |
| 17 | Arruela Lisa 5/16" | IN.MO.ARF.1 |
| 18 | Arruela de Pressão 5/16" | IN.MO.ARF.2 |
| 19 | Porca 5/16" | IN.MO.POF.6 |
| 20 | Parafuso M6 x 20 | IN.MO.PAF.6 |
| 21 | Porca M6 | IN.MO.POF.12 |
| 22 | Arruela Lisa 3/8" | IN.MO.ARF.1 |
| 23 | Bucha de Comando 24x20 | PV.CO.018.0 |
| 24 | Núcleo da Bucha de Comando 24x20 | PV.CO.019.0 |
| 25 | Porca 3/8" | IN.MO.POF.7 |
| Compre peças do Sistema de Transmissão em nosso e-commerce | ||

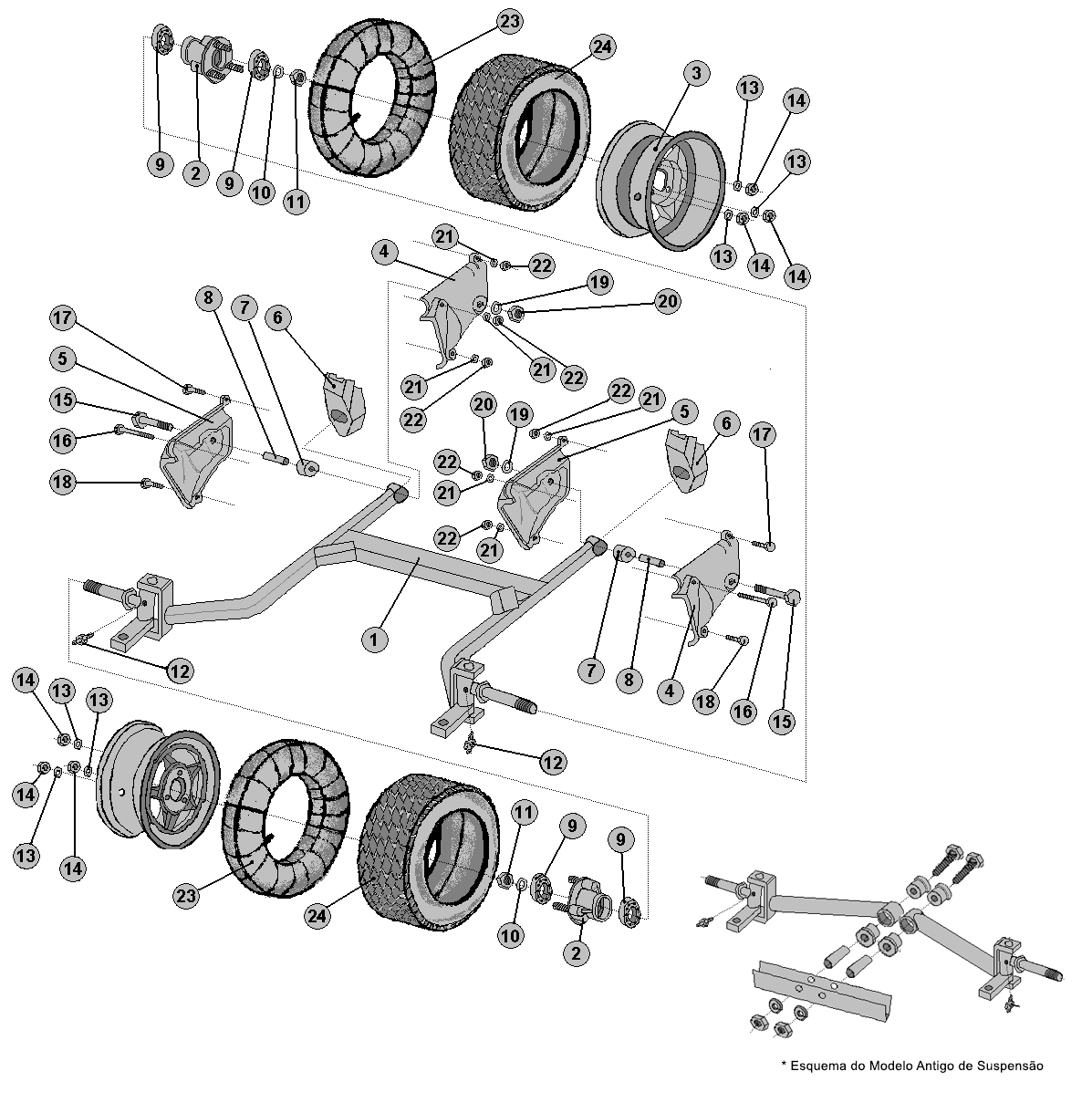

Suspensão Dianteira
|
||
| Referência | Descrição | Código |
| 1 | Corpo do Eixo Dianteiro | PV.SD.001.1 / PV.SD.001.2 |
| 2 | Cubo de Roda Dianteiro | PV.SD.007.0 / PV.SD.008.0 |
| 3 | Roda Dianteira 5" x 8" | PV.AC.001.0 |
| 4 | Capa de Mola Direita | PV.SD.005.D |
| 5 | Capa de Mola Esquerda | PV.SD.005.E |
| 6 | Mola de Borracha | PV.SD.012.0 |
| 7 | Bucha de Borracha do Braço | PV.SD.009.0 |
| 8 | Núcleo da Bucha do Braço | PV.SD.010.0 |
| 9 | Rolamento do Cubo Dianteiro | IN.MO.ROL.2 |
| 10 | Mola Prato 1/2" | IN.0.0.0 |
| 11 | Porca Parlok 1/2" | IN.MO.POF.9 |
| 12 | Engraxadeira 1/4" | PV.SD.013.0 |
| 13 | Arruela Pesada M8 | IN.MO.ARF.3 |
| 14 | Porca Parlok M8 | IN.MO.POF.11 |
| 15 | Parafuso 1/2" x 2 1/2" | IN.MO.PAF.1 |
| 16 | Parafuso 1/4" x 3" | IN.MO.PAF.1 |
| 17 | Parafuso 1/4" x 1 1/2" | IN.MO.PAF.1 |
| 18 | Parafuso 1/4" x 2" | IN.MO.PAF.4 |
| 19 | Arruela de Pressão 1/2" | IN.MO.ARF.1 |
| 20 | Porca 1/2" | IN.MO.POF.9 |
| 21 | Arruela de Pressao 1/4" | IN.MO.ARF.2 |
| 22 | Porca 1/4" | IN.MO.POF.6 |
| 23 | Câmara de Ar MA8 (Dianteira) | PV.AC.029.0 |
| 24 | Pneu Dianteiro | PV.AC.009.0 |
| Compre peças da Suspensão Dianteira em nosso e-commerce | ||

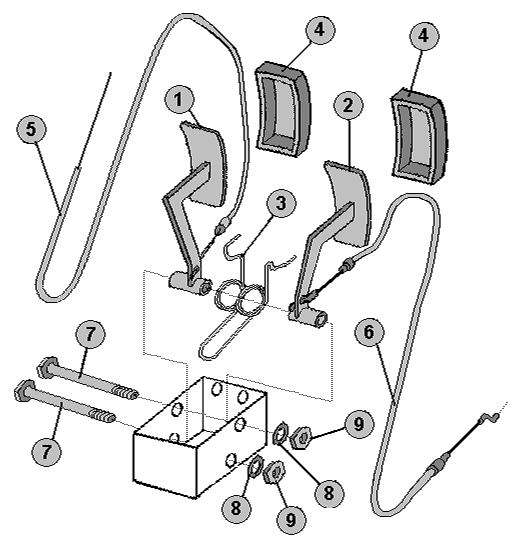

Sistema de Pedais
|
||
| Referência | Descrição | Código |
| 1 | Pedal do Acelerador | PV.CO.003.0 |
| 2 | Pedal do Freio | PV.CO.004.0 |
| 3 | Mola de Retorno dos Pedais | PV.CO.001.0 |
| 4 | Capa / Guarnição dos Pedais | PV.CO.009.0 |
| 5 | Cabo do Acelerador | PV.CO.020.0 / PV.CO.021.0 |
| 6 | Cabo do Freio de Serviço | PV.CO.024.0 / PV.CO.025.0 |
| 7 | Parafuso 1/4" x 4 1/2" | IN.MO.PAF.2 |
| 8 | Arruela de Pressão 1/4" | IN.MO.ARF.2 |
| 9 | Porca 1/4" | IN.MO.POF.6 |
| Compre peças de Comando em nosso e-commerce | ||

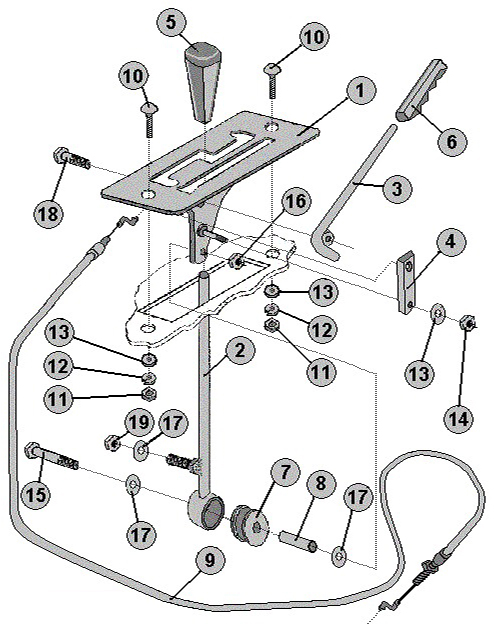

Sistema de Câmbio
|
||
| Referência | Descrição | Código |
| 1 | Suporte da Alavanca de Câmbio | PV.CO.037.0 |
| 2 | Alavanca de Câmbio | PV.CO.012.0 |
| 3 | Alavanca do Freio de Estacionamento | PV.CO.013.0 |
| 4 | Alavanca Intermediária do Freio de Estacionamento | PV.CO.014.0 |
| 5 | Manopla do Câmbio | PV.CO.029.0 |
| 6 | Manopla do Freio de Mão | PV.CO.030.0 |
| 7 | Bucha da Alavanca de Câmbio 24x28 | PV.CO.017.0 |
| 8 | Núcleo da Bucha da Alavanca de Câmbio 24x28 | PV.CO.017.1 |
| 9 | Cabo do Freio de Mão | PV.CO.026.0 / PV.CO.027.0 |
| 10 | Parafuso Francês 1/4" x 1" | IN.MO.PAI.1 |
| 11 | Porca 1/4" | IN.MO.POF.6 |
| 12 | Arruela da Pressão 1/4" | IN.MO.ARF.2 |
| 13 | Arruela lisa 1/4" | IN.MO.ARF.1 |
| 14 | Porca Parlok 1/4" | IN.MO.POF.9 |
| 15 | Parafuso 3/8" x 2" | IN.MO.PAF.2 |
| 16 | Porca 3/8" | IN.MO.POF.7 |
| 17 | Arruela Lisa 3/8" | IN.MO.ARF.1 |
| 18 | Parafuso M8 x 20 | IN.MO.PAF.5 |
| 19 | Porca Parlok 3/8" | IN.MO.POF.10 |
| Compre peças do Sistema de Câmbio em nosso e-commerce | ||
